Les flux de production en direct connaissent actuellement un changement opérationnel important. Les opérateurs s’éloignent rapidement des logiciels de contrôle laser isolés. Ils préfèrent désormais les environnements de bureau d’éclairage entièrement unifiés. Les systèmes de contrôle fragmentés augmentent naturellement le temps de programmation au sein de votre équipe. Ils compliquent également le déclenchement du signal. Ces configurations fragmentées introduisent fréquemment une latence de synchronisation notable lors de spectacles en direct complexes. Vous avez besoin d’un espace de travail cohérent pour exécuter des repères visuels précis. Cela vous aide à éviter de jongler avec plusieurs plates-formes simultanément. Cet article fournit une feuille de route technique transparente. Il explique le routage d'un contrôle laser complexe directement via un bureau principal. Vous découvrirez les protocoles nécessaires pour gérer de lourdes charges de données géométriques. Nous mettrons en avant les éléments de sécurité critiques non négociables pour assurer la sécurité parfaite de votre public. Enfin, nous explorons un flux de travail d'intégration spécifique à l'aide de Captain Lighting Console . Cette intégration rationalisera considérablement votre programmation en direct.

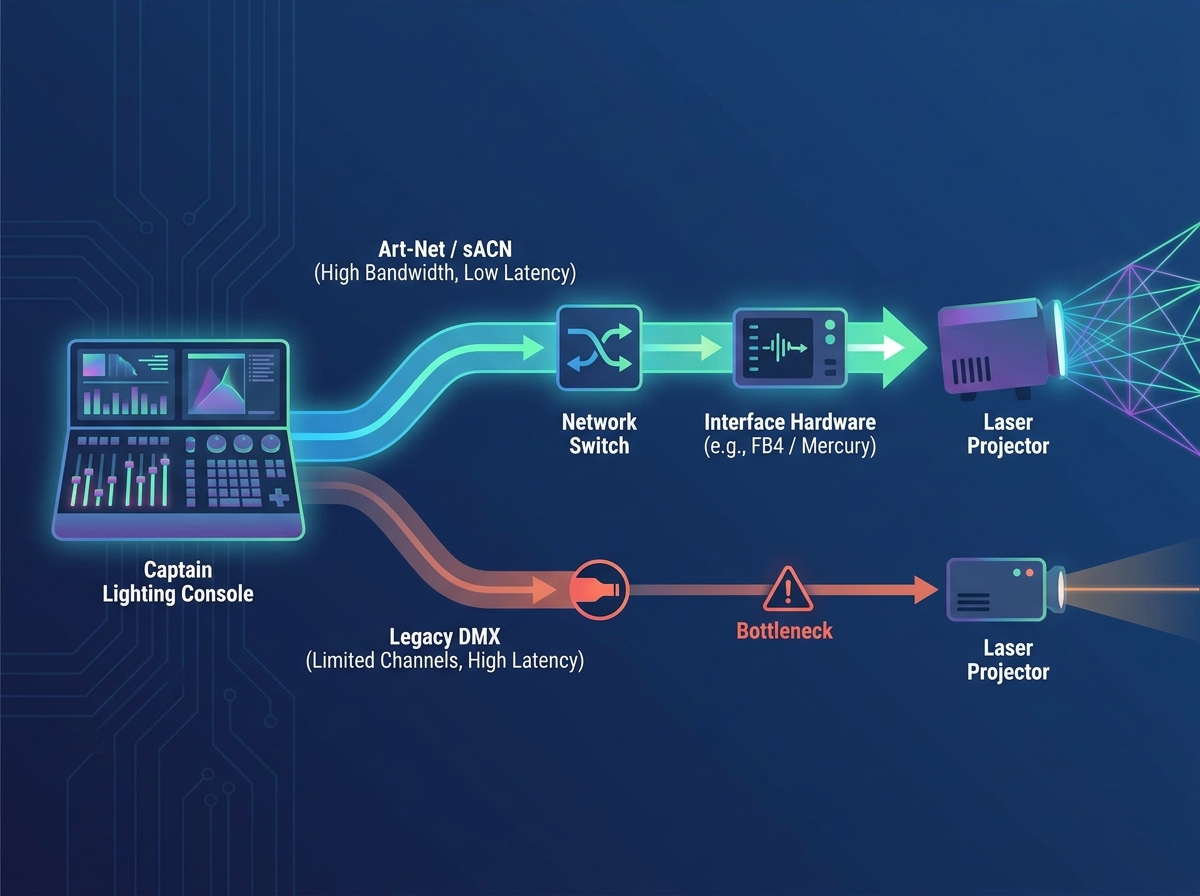

Les protocoles réseau (Art-Net/sACN) offrent un nombre de canaux nettement plus élevé et une latence plus faible pour le contrôle laser par rapport au DMX standard à 5 broches.
Une intégration réussie nécessite un matériel d"interface dédié (par exemple, des lasers intégrés FB4 ou des systèmes de contrôle Mercury) pour traduire les données de la console en géométrie laser.
La correction des lasers dans Captain Lighting Console s"appuie sur des profils de luminaires multi-instances prédéfinis, réduisant considérablement le temps de mappage.
Les arrêts d"urgence matériels et le zonage optique restent des exigences de sécurité obligatoires, quelles que soient les dérogations DMX au niveau logiciel.
Le DMX standard repose sur 512 canaux discrets par univers. Les systèmes existants utilisaient largement cette norme pour les simples gradateurs. Les appareils laser complexes nécessitent un nombre de canaux nettement plus élevé. Les unités modernes nécessitent 30 à 50 canaux par appareil. Ils utilisent ces paramètres pour le dimensionnement X/Y, la rotation, la modulation des couleurs et la sélection d"animation. Un seul univers DMX s"épuise incroyablement rapidement dans ces conditions. Vous pouvez à peine installer dix lasers avancés sur une seule ligne DMX.
Les protocoles réseau résolvent complètement ce problème de mise à l’échelle strict. Art-Net et sACN constituent des normes industrielles incontestées pour les plates-formes gourmandes en données. Le routage réseau gère parfaitement les données de paramètres denses. Vous obtenez nativement des transitions géométriques fluides. Le réseau évite de gêner le processeur de votre console centrale. Art-Net envoie plusieurs univers via un câble Ethernet standard. sACN va plus loin en utilisant le streaming multicast intelligent. Il réduit le trafic réseau inutile sur vos commutateurs Gigabit.
La latence reste une considération cruciale pour les opérateurs en direct. Les retards de traduction se produisent souvent naturellement dans les systèmes complexes. Les signaux circulent entre le pupitre, le nœud de réseau et le pilote de diode laser. Les protocoles réseau minimisent ce délai de traduction inhérent. Ethernet haut débit garantit que vos repères visuels s"enclenchent instantanément. Ils ont frappé le rythme précisément lors de performances live intenses.
Tableau de comparaison des protocoles
Protocole | Capacité de bande passante | Latence typique | Meilleure application |
|---|---|---|---|
DMX standard à 5 broches | 512 chaînes (1 univers) | Modéré (Remarquable sur les poursuites complexes) | Déclenchement de base, petites configurations |
Art-Net | 32 768 univers | Faible (sous-milliseconde sur gigabit) | Concerts en direct à grande échelle |
sACN | 63 999 univers | Ultra-faible (multidiffusion prioritaire) | Réseaux multi-consoles complexes |
Les pupitres d’éclairage ne génèrent pas nativement de signaux ILDA analogiques. Les lasers traditionnels nécessitent des câbles ILDA pour recevoir des instructions de tension analogiques. Ces tensions dictent les mouvements délicats des miroirs et les intensités des diodes. Vous devez introduire du matériel intermédiaire dédié. Les plates-formes modernes exécutent généralement le logiciel Pangolin BEYOND associé aux nœuds FB4. Vous pouvez également déployer des systèmes directement sur la console, comme l"interface X-Laser Mercury. Ces interfaces spécifiques traduisent vos commandes DMX numériques en formes géométriques analogiques.
Les philosophies de contrôle se répartissent généralement en deux catégories opérationnelles distinctes.
Mode serveur (déclenchement) : vous utilisez la console simplement pour déclencher des signaux préprogrammés. Les opérateurs créent ces signaux au préalable dans un logiciel laser dédié. Cette méthode traite le système laser exactement comme un serveur multimédia vidéo. Il garantit un rendu parfait des formes complexes à chaque fois.
Mode direct (Live Busking) : vous utilisez les moteurs d’effets intégrés à votre bureau. Cette approche vous permet de manipuler en direct les paramètres bruts du laser. Vous contrôlez dynamiquement la taille, la position, la vitesse et la couleur en temps réel.
Les critères de sélection dépendent fortement des paramètres spécifiques de votre émission. Le mode direct permet aux opérateurs de manipuler très facilement la géométrie du laser. Le mode serveur convient aux tournées rapides confrontées à un temps de programmation quotidien limité. Choisissez toujours l"architecture correspondant au niveau de compétence de votre opérateur. Considérez l’échelle globale du spectacle avant de vous engager dans un mode spécifique.
Comment intégrer ce système concrètement ? Vous commencez par trouver le bon profil de luminaire. Les profils à grand nombre de canaux résident dans la bibliothèque Importez le profil de luminaire multi-instance correspondant à votre nœud laser spécifique. Des profils précis empêchent un comportement imprévisible des appareils pendant le spectacle. Captain Lighting Console .
Ensuite, vous devez attribuer correctement vos configurations réseau. La configuration du réseau nécessite des étapes méthodiques pour garantir la stabilité à long terme.
Accédez à la baie de patch interne sur l"interface de votre console.
Attribuez un univers Art-Net ou sACN dédié exclusivement au groupe laser.
Définissez une adresse IP statique pour garantir une prise de contact stable.
Vérifiez la communication bilatérale en envoyant une requête ping au nœud laser directement depuis le bureau.
Désactivez le trafic de diffusion inutile pour garder le réseau local propre.
Le mappage d"attributs nécessite une approche de programmation hautement logique. La console classe les paramètres laser abstraits en termes d"éclairage familiers. La sélection de motif correspond généralement directement à la roue principale « Gobo ». L"échelle X/Y correspond intuitivement à vos paramètres « Zoom » ou « Iris ». La modulation des couleurs est acheminée en douceur vers vos encodeurs CMJ ou RVB standard. Cette cartographie traduit une géométrie complexe en concepts d"éclairage très familiers.
La réalité du flux de travail exige de la patience de la part de l'opérateur. Vous devez investir du temps initial pour créer des palettes personnalisées. La création de préréglages de position et de couleurs robustes sur la console Captain Lighting rapporte d'énormes dividendes. Votre effort de configuration initial dicte directement votre vitesse de déplacement ultérieure. Des préréglages dédiés maintiennent votre live show fluide et hautement réactif.
Les lasers de rue aux côtés des luminaires traditionnels créent des impacts visuels époustouflants. Vous obtenez un mouvement synchronisé en regroupant logiquement les appareils laser. Combinez des profils laser avec des profils à tête mobile à l"intérieur de votre bureau. Cette combinaison vous permet d’exécuter des poursuites panoramiques et inclinables unifiées. Vous balayez simultanément des faisceaux dynamiques à travers l’arène. Le mouvement unifié crée un environnement visuel massif et cohérent.
L"intégration du timecode garantit une précision absolue du signal. Utilisez les fonctionnalités BPM globales disponibles sur votre tableau. Vous pouvez également introduire un timecode SMPTE externe directement dans le pupitre. Cette fonctionnalité adapte parfaitement les animations laser complexes à vos signaux d"éclairage principaux. Il maintient le rythme visuel serré et incroyablement précis. Une synchronisation précise augmente considérablement la valeur totale de la production.
Éviter les attributs en conflit nécessite une programmation très minutieuse. Les meilleures pratiques imposent d’isoler les paramètres spécifiques de dimensionnement et de rotation du laser. Vous souhaitez exclure ces attributs vulnérables des balayages d’intensité globale. Un balayage d"intensité pourrait accidentellement remplacer un paramètre de taille crucial. Cette erreur peut réduire la sortie laser involontairement. Un laser effondré crée un faisceau statique concentré incroyablement dangereux. Utilisez toujours des masques de paramètres pour protéger vos formes géométriques. Les masques garantissent que les effets dynamiques ne modifient que les paramètres sûrs et prévus.
La sécurité reste la priorité ultime et non négociable dans le fonctionnement du laser. Nous devons continuellement appliquer une règle fondamentale de l’industrie. Le logiciel n"est jamais un dispositif de sécurité. Les valeurs DMX ou Art-Net tombant à zéro ne remplacent pas un arrêt d"urgence physique. Un crash logiciel soudain pourrait geler un faisceau dangereux en place. Les interruptions matérielles physiques coupent instantanément l’alimentation de l’unité.
Le zonage et le masquage optiques assurent complètement la protection du public. Les masques de numérisation du public doivent être codés en dur dans le matériel du projecteur. Vous devez configurer les zones d"atténuation directement dans le nœud interne du laser. Ne limitez jamais l’analyse du public uniquement via les limites de panoramique ou d’inclinaison de la console. Une simple modification de l"encodeur pourrait contourner instantanément une limite logicielle. Les véritables zones de sécurité résident en permanence à l’intérieur du projecteur laser lui-même.
Le comportement de Grand Master nécessite une configuration de console très spécifique. Vous devez installer le bureau avec soin. Le fader Grand Master doit respecter les canaux d’intensité laser normaux. Tirer le fader vers le bas devrait tuer immédiatement la sortie visible. Cependant, il ne doit jamais altérer les canaux actifs critiques pour la sécurité. Les blocages de faisceaux d’urgence et les réinitialisations de sécurité dédiées ne doivent absolument pas être affectés. Ils doivent persister même lorsque le Grand Maître est complètement à zéro.
Le contrôle des lasers directement depuis un pupitre d"éclairage principal transforme votre flux de production. Cela nécessite une infrastructure réseau très robuste. Vous avez également besoin d’un profilage des appareils incroyablement précis pour garantir une traduction transparente. L’approche unifiée comble le fossé entre l’éclairage traditionnel et la géométrie laser avancée.
La console Captain Lighting simplifie considérablement cette intégration complexe. Il propose des correctifs intuitifs et des outils de gestion de rue fiables pour les opérateurs hybrides.
Prochaines étapes :
Téléchargez la dernière bibliothèque de profils de luminaires laser pour votre console désignée.
Établissez un réseau Art-Net dédié et physiquement isolé pour vos nœuds laser.
Consultez une vidéo de didacticiel en ligne sur les correctifs réseau pour finaliser la configuration de votre espace de travail personnalisé.
R : Oui, pour le déclenchement de base, mais il est fortement déconseillé pour le contrôle direct des paramètres en raison des limitations des canaux et des taux de rafraîchissement plus lents par rapport à Art-Net/sACN.
R : La console mappe les modèles stockés sur le nœud de contrôle du laser (par exemple, la carte SD sur un FB4). La console les déclenche ; il ne génère pas nativement les formes géométriques.
R : Les nœuds laser professionnels doivent être configurés pour être « fail-safe » (coupure de courant ou maintien d"un signal de sécurité statique) si le signal Art-Net chute. Les arrêts d"urgence matériels physiques doivent toujours rester actifs et indépendants de la console.
R : Vous ne devriez pas. Les zones de sécurité et le masquage doivent être configurés dans le logiciel ou le matériel de configuration dédié du laser avant de confier le contrôle à une console d"éclairage.
