Les événements en direct dépendent fortement d’un éclairage puissant. Les lampes à décharge produisent une luminosité inégalée. Ils offrent un punch visuel sérieux pour les grandes productions. Cependant, ils génèrent également une chaleur extrême. Cette chaleur concentrée menace constamment les composants internes délicats. La technologie LED progresse chaque année. Pourtant, l’intensité des rejets bruts reste la norme de l’industrie. Les stades et les tournées à grande échelle exigent toujours cette puissance spécifique. Vous ne pouvez tout simplement pas ignorer l’architecture de refroidissement lors de l’approvisionnement. Cela entraîne directement des coûts de maintenance élevés. Une panne prématurée des luminaires épuisera rapidement votre budget de production.
Nous avons conçu ce guide d’évaluation technique spécialement pour vous. Les responsables de production et les intégrateurs de systèmes ont besoin de mesures matérielles fiables. Vous devez évaluer soigneusement les systèmes de gestion thermique. Apprenez à évaluer ces fonctionnalités critiques avant de prendre une décision. Nous vous montrerons exactement ce qu’il faut rechercher à l’intérieur du luminaire. Vous découvrirez comment les systèmes de refroidissement actifs et passifs fonctionnent ensemble. Protégez votre investissement en éclairage en faisant dès aujourd’hui des choix éclairés et hautement techniques.
Les lampes à décharge nécessitent une gestion thermique précise pour éviter la dégradation du verre dichroïque, la déformation du drapeau CMY et une panne catastrophique de la lampe.
Les meilleurs systèmes de refroidissement utilisent une approche hybride : ventilateurs maglev à vitesse variable, voies de circulation d"air optimisées et dissipateurs thermiques en cuivre ou en aluminium haute densité.
L"évaluation d"un phare mobile à faisceau à haut rendement nécessite d"équilibrer le bruit du ventilateur (indices en dB) et l"efficacité thermique, en particulier pour les applications théâtrales ou de diffusion.
Les capteurs thermiques intelligents et les interrupteurs d"arrêt automatiques sont des caractéristiques non négociables pour la sécurité et la conformité de tout projecteur lyre professionnel.
Les ampoules à décharge fonctionnent dans des conditions physiques extrêmes. L"arc électrique à l"intérieur de la lampe dépasse souvent 800°C. Cette source de chaleur intense se trouve incroyablement près des pièces sensibles. Les lentilles optiques délicates reposent à quelques centimètres seulement. Les drapeaux de mélange de couleurs CMJ sont confrontés à un bombardement thermique constant. Les filtres en verre dichroïque supportent d"énormes variations de température. L’extraction de chaleur doit avoir lieu immédiatement. Ne pas supprimer cette énergie détruit rapidement la mécanique interne.
Un refroidissement inadéquat entraîne un impact financier considérable. La chaleur fait fondre facilement les gobos en verre complexes. Les roues chromatiques brûlent et perdent leur saturation. Les ampoules brisées à mi-tour créent des pannes opérationnelles désastreuses. Vous devez mettre le spectacle en pause pour réparer l"installation. Les techniciens doivent démonter la ferme en toute sécurité. Les coûts de main d’œuvre se multiplient instantanément lors de ces réparations d’urgence. Vous perdez également un temps précieux en répétition pour réparer les unités cassées. L’achat d’optiques de remplacement ruine constamment votre budget d’équipement. Le matériel ronge essentiellement vos marges bénéficiaires.
Une mauvaise extraction thermique entraîne directement une dégradation des performances. Une chaleur excessive stresse le verre optique au fil du temps. Les couleurs commencent à s’éloigner de leurs vraies teintes. Les rouges vibrants deviennent boueux. Les bleus profonds se transforment en violets ternes. Les ampoules à décharge premium devraient durer entre 1 500 et 2 000 heures. Un luminaire mal refroidi réduit cette durée de vie de moitié. Vous finissez par acheter trop souvent des ampoules de remplacement coûteuses. Maximiser le retour sur investissement du luminaire nécessite de maintenir la température interne strictement contrôlée.

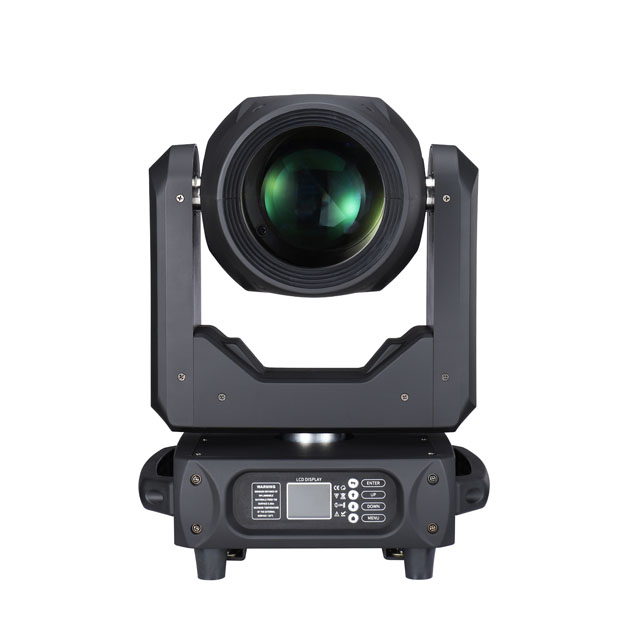

Les ingénieurs utilisent plusieurs méthodes pour garder les luminaires au frais. Les conceptions modernes combinent des ventilateurs mécaniques et des structures métalliques physiques. Nous appelons cela une approche thermique hybride.
Des ventilateurs mécaniques propulsent l"air froid à travers l"unité. Les normes industrielles privilégient la technologie Maglev par rapport aux paliers lisses traditionnels. Les paliers lisses utilisent des lubrifiants liquides pour réduire la friction. La chaleur interne élevée sèche rapidement ces lubrifiants. Les roulements grincent alors, créent du bruit et finissent par se gripper. Les ventilateurs Maglev utilisent la lévitation magnétique pour suspendre le rotor. Ils éliminent presque entièrement les frictions physiques. Ils fonctionnent plus silencieusement et durent beaucoup plus longtemps. Les pannes mécaniques tombent presque à zéro sur une durée de vie de cinq ans.
Le contrôle à vitesse variable offre une autre fonctionnalité active cruciale. Les ventilateurs intelligents ajustent leur régime de manière dynamique. Ils surveillent en permanence la puissance actuelle de la lampe. Ils lisent également la température ambiante de la pièce. Si la lampe fonctionne à 50 % de sa puissance, les ventilateurs ralentissent. Cela réduit les bruits ambiants inutiles. Lorsque la lampe atteint sa pleine intensité, les ventilateurs s"accélèrent instantanément. Les ventilateurs à vitesse statique se surmenent ou ne parviennent pas à refroidir correctement.
Le refroidissement passif repose sur le métal physique pour absorber la chaleur. Les dissipateurs thermiques extraient l’énergie du pied de la lampe. Les fabricants choisissent généralement entre des blocs d"aluminium extrudé et des blocs à noyau de cuivre. Le cuivre conduit la chaleur beaucoup plus rapidement que l"aluminium. Il évacue rapidement l"énergie thermique de l"allumeur. L"aluminium pèse moins et coûte moins cher à fabriquer. Les unités haut de gamme utilisent souvent un noyau en cuivre entouré d"ailettes en aluminium. Cela allie un transfert de chaleur rapide et un poids gérable.
Le châssis externe fait office de dissipateur thermique secondaire. Un bien conçu phare mobile à faisceau de scène utilise sa coque métallique pour dissiper l'énergie. Transferts de chaleur des blocs internes vers le boîtier extérieur. L’air ambiant refroidit ensuite naturellement la coque externe. Cela réduit la charge de travail des ventilateurs maglev internes.
Le routage du flux d"air détermine l"efficacité avec laquelle les ventilateurs refroidissent les composants. Les ingénieurs placent les bouches d’admission et d’échappement de manière stratégique. L"air froid doit frapper directement le pied de la lampe. La brise traverse ensuite les optiques sensibles. Enfin, l’air chaud sort rapidement par les bouches d’aération. Les mauvaises conceptions créent des zones mortes à l’intérieur de la tête. L"air chaud reste emprisonné près des circuits imprimés. Cela cuit les composants électroniques lentement au fil du temps. Un véritable effet soufflerie assure un renouvellement d’air continu et rapide.
Vous trouverez ci-dessous une comparaison des matériaux de dissipateurs thermiques couramment utilisés dans les luminaires.
Type de matériau | Conductivité thermique | Impact sur le poids | Coût de fabrication |
|---|---|---|---|
Aluminium standard | Bon (205 W/m·K) | Léger | Faible |
Cuivre massif | Excellent (385 W/m·K) | Très lourd | Haut |
Hybride (noyau en cuivre / ailettes en aluminium) | Très bien | Modéré | Moyen |
L"évaluation du matériel nécessite de regarder au-delà des brochures marketing. Vous devez examiner des mesures de refroidissement spécifiques. Ces dimensions déterminent les performances de l"unité dans des environnements réels.
Vous devez équilibrer la valeur en décibels (dB) par rapport aux besoins réels de refroidissement. Les ventilateurs bruyants poussent beaucoup d"air. Ils gardent le luminaire incroyablement cool. Cependant, les ventilateurs bruyants gâchent les performances silencieuses. Un indice de ventilateur de 38 dB fonctionne parfaitement pour les tournées rock. L"audio du concert masque facilement le bruit du ventilateur. Cependant, un indice de 38 dB disqualifie le luminaire pour les applications de cinéma silencieuses. Les studios de télévision nécessitent également un fonctionnement quasi silencieux. Les environnements de diffusion nécessitent des ventilateurs d’une puissance inférieure à 28 dB. Vous devez faire correspondre le profil sonore à votre type de lieu spécifique.
Les systèmes de refroidissement sont confrontés à une lutte constante contre les particules. Les conceptions à flux d’air ouvert aspirent un maximum d’air froid. Malheureusement, ils attirent également d’énormes quantités de poussière. Cela crée un compromis difficile. Des indices IP élevés (comme IP65) scellent complètement l’unité. Les unités scellées dépendent fortement de la circulation interne et des dissipateurs thermiques massifs du châssis. Les unités intérieures classées IP20 utilisent des ventilateurs ouverts.
Vous devez évaluer l’accessibilité du filtre à air sur les unités intérieures. La poussière s"accumule rapidement lors d"une tournée chargée. Les techniciens doivent nettoyer ces filtres lors des réinitialisations d"étape. Si l’accès au filtre nécessite de retirer douze petites vis, l’entretien en souffrira. Les meilleurs modèles comportent des plateaux filtrants amovibles. Les équipes peuvent les nettoyer en quelques secondes.
Le refroidissement repose en grande partie sur des logiciels intelligents. Les appareils modernes utilisent des thermistances pour surveiller en permanence les zones internes. Vous voulez des luminaires dotés d’une régulation thermique intelligente. Si le régime du ventilateur descend en dessous d'un seuil de sécurité, le logiciel intervient. Il atténue automatiquement la lampe pour réduire la génération de chaleur. Si les températures atteignent une zone dangereuse critique, le système déclenche des coupures thermiques. Il éteint complètement la lampe pour éviter toute fusion physique. Une véritable lampe frontale mobile professionnelle ne repose jamais uniquement sur les ventilateurs. Il utilise un logiciel comme sécurité.
Les concepteurs d’éclairage aiment les petits luminaires compacts. Les gréeurs préfèrent également les unités plus légères. Cependant, le rétrécissement du luminaire supprime la masse thermique passive. Les boîtiers métalliques plus petits absorbent moins de chaleur. Ces unités compactes doivent compenser quelque part. Pour survivre, ils dépendent généralement de ventilateurs bruyants et à grande vitesse. Vous devez évaluer ce compromis avec soin. Un luminaire légèrement plus lourd offre souvent un refroidissement bien meilleur et plus silencieux. La masse métallique supplémentaire gère naturellement la charge thermique. Nous vous recommandons de tester côte à côte les options légères et moyennes.
Voici plusieurs erreurs courantes commises par les acheteurs concernant les évaluations du refroidissement :
Ignorer les niveaux de bruit des ventilateurs jusqu"à ce que le luminaire soit installé dans un théâtre calme.
En supposant que tous les fans actifs utilisent la technologie maglev.
Oublier de vérifier le temps de travail nécessaire pour nettoyer les filtres à poussière internes.
Choisir des luminaires ultra-compacts sans tenir compte du bruit accru du ventilateur.
Les spécifications papier correspondent rarement à la brutale réalité des tournées. Les environnements de scène introduisent des variables imprévisibles. Ces facteurs externes mettent fortement à rude épreuve les architectures de refroidissement.
Les effets atmosphériques de scène standard créent des risques majeurs de refroidissement. Le fluide Haze utilise des huiles minérales ou des glycols à base d’eau. Le fluide se atomise en minuscules particules. Les ventilateurs des luminaires aspirent constamment ces particules collantes à l’intérieur de la tête. La poussière s’accroche alors à ce résidu collant. Cette combinaison étouffe rapidement les ventilateurs de refroidissement. Les pales du ventilateur deviennent lourdes et ralentissent. Les chemins de circulation d’air se bouchent complètement. Une surchauffe rapide se produit si les équipes n’entretiennent pas les unités. Vous devez prendre en compte la brume de scène dans votre programme de maintenance.
La façon dont vous suspendez un luminaire a un impact sur son efficacité de refroidissement. Suspendre un luminaire verticalement modifie la convection naturelle de la chaleur. La chaleur monte directement vers la lentille principale. Suspendre un luminaire horizontalement pousse la chaleur vers l’arrière du boîtier. Différents angles de suspension sollicitent différents ventilateurs d’extraction. La convection naturelle combat les ventilateurs ou les aide. Un phare mobile robuste à faisceau élevé fonctionne en toute sécurité dans n’importe quelle orientation. Les unités moins chères surchauffent souvent lorsqu’elles sont installées dans des angles difficiles.
Les luminaires économiques lésinent souvent sur les capteurs thermiques critiques. Ils utilisent des ventilateurs à paliers lisses bon marché. Ils omettent complètement le logiciel d’arrêt d’urgence. Cela crée un véritable risque d’incendie sur scène. Si un ventilateur bon marché tombe en panne, la lampe continue de brûler à pleine intensité. Les températures internes montent en flèche en quelques minutes. Les lentilles craquent. L’isolation du câblage fond. Finalement, la lampe explose sous la pression. Des verres explosifs se dispersent sur la scène ci-dessous. Les modèles de qualité professionnelle évitent complètement cette panne catastrophique. Ils s"arrêtent bien avant que le danger ne survienne.
Vous avez besoin d"un cadre de test reproductible pour les appareils candidats. Ne vous fiez pas uniquement aux fiches techniques. Soumettez le matériel à des tests de stress physique.
Le test « Burn-In » : exécutez les appareils candidats à 100 % de puissance pendant 4 heures consécutives. Surveillez attentivement la température externe du châssis. Écoutez la stabilisation du bruit du ventilateur. Les ventilateurs bon marché gémiront en chauffant. Les ventilateurs de qualité maintiendront un bourdonnement doux et régulier.
Vérification du contrôle DMX : vérifiez les profils des canaux DMX. Voyez si vous pouvez remplacer manuellement les ventilateurs de refroidissement. Les programmeurs d'éclairage ont besoin de ce contrôle. Ils ajustent la vitesse des ventilateurs via DMX pour les moments critiques à faible bruit pendant un spectacle.
Évaluation de la maintenance : demandez à un technicien d'essayer une bande de terrain standard. Demandez-leur de retirer les couvre-chefs. Demandez-leur d’accéder aux principaux ventilateurs de refroidissement et filtres. Chronométrez tout le processus. Si cela prend plus de 5 minutes, rejetez le luminaire. Les équipages de tournée n'ont pas le temps de procéder à des démontages complexes.
Vérification de la garantie : lisez les petits caractères de la garantie du fabricant. Assurez-vous que la police couvre explicitement les dommages induits par la chaleur. Recherchez une couverture concernant les optiques fondues et les moteurs internes brûlés. La garantie devrait tenir en supposant que vous effectuez un entretien régulier du filtre.
Suivre ce cadre de test révèle rapidement les failles matérielles cachées. Vous identifierez sans effort les systèmes de refroidissement robustes.
Votre système d'éclairage nécessite une fiabilité extrême nuit après nuit. Une lampe à tête mobile à décharge est aussi fiable que son système de refroidissement. Générer une production massive ne signifie rien si l’unité fond d’elle-même. Une intensité élevée s'avère inutile si l'appareil s'éteint en plein milieu du spectacle. Vous devez prioriser l’architecture thermique lors de votre processus d’achat. Protégez votre investissement de l’intérieur vers l’extérieur.
Nous conseillons aux acheteurs de demander immédiatement des fiches techniques détaillées. Demandez aux fabricants les valeurs nominales précises en dB des ventilateurs pour différents modes de puissance. Exigez des documents prouvant les certifications de sécurité thermique. Examinez les matériaux du dissipateur thermique et les schémas de routage du flux d"air. Effectuez ces étapes avant de demander une démo physique. Une évaluation intelligente garantit que votre système d"éclairage survit aux conditions de tournée les plus difficiles.
R : Vous devez généralement nettoyer les ventilateurs toutes les 50 à 100 heures d"utilisation active. Nous vous recommandons également de les nettoyer après chaque grand festival en plein air ou étape de tournée. Un entretien constant évite l’accumulation de poussière importante et de résidus collants. Garder les pales du ventilateur propres garantit un régime maximal et une extraction thermique stable.
R : Une lampe à tête mobile professionnelle est dotée d"un capteur thermique dédié. Ce capteur surveille en permanence la température ambiante interne. Si un ventilateur tombe en panne, la température augmente rapidement. Le capteur coupera immédiatement l’alimentation de la lampe. Cet arrêt automatique évite une surchauffe catastrophique, de graves dommages optiques ou une explosion dangereuse de l"ampoule.
R : C’est fortement déconseillé. La modification du système de refroidissement modifie le débit d"air CFM (pieds cubes par minute) soigneusement conçu. Les ventilateurs du marché secondaire correspondent rarement à la pression statique requise. Cette modification annule automatiquement votre garantie d"usine. Cela risque également de graves dommages thermiques à l’électronique interne et au verre optique délicat.
